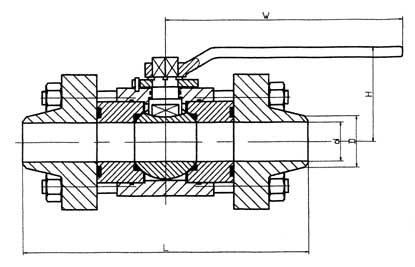

【主要尺寸】

【產品結構及其特性說明】

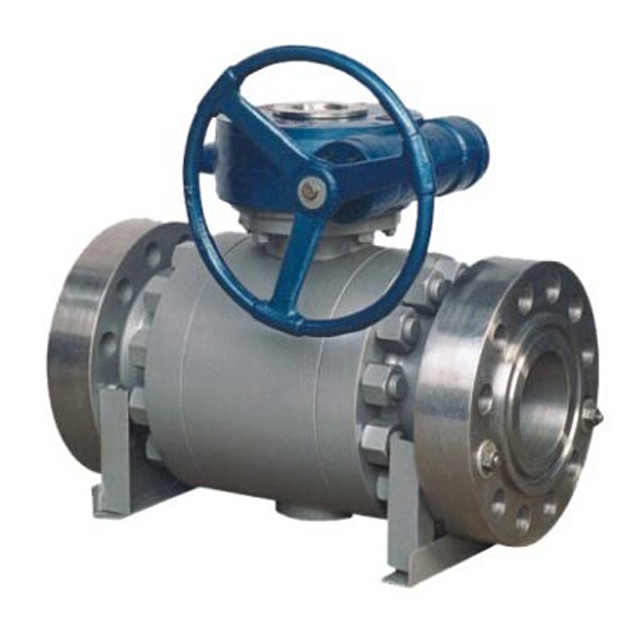

高壓鍛造球閥是一種結構新穎，技術先Jin，性能可靠的高壓管路上使用的球閥，適用于石油、化工、電力等企業部門輸送水、蒸汽、油品及各種含腐蝕性氣體、液體等介質的管道、儲罐、容器設備上作啟閉裝置。其特點是：

1.閥門為全通道設計，流體阻力小。

2.閥門采用三體結構，拆裝方便，便于現場維修、更換。

3.具有防火結構，可以保證在意外失火的情況下的密封可靠性，而且密封面不易被介質沖刷。

4.下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。

5.閥門的啟閉力小，開關輕便。

【性能及設計規范】

1. 公稱壓力等級: PN10.0、15.0、25.0（Mpa）;ANSI 600、900、1500磅級

2. 公稱通徑: DN15～50； 1/2"-2"

3. 適用溫度: -29～150℃

4. 適用介質:碳鋼：適用水 蒸氣 油品等介質

不銹鋼：酸、堿等腐蝕性介質

5. 連結方式：焊接端按GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT

【壓力驗試:驗收標準按JB/T9092及API 598】

【主要外型尺寸及重量】
